Системы дымоходов/воздуховодов

Вертикальный проход через стену 60/100 мм для Protherm

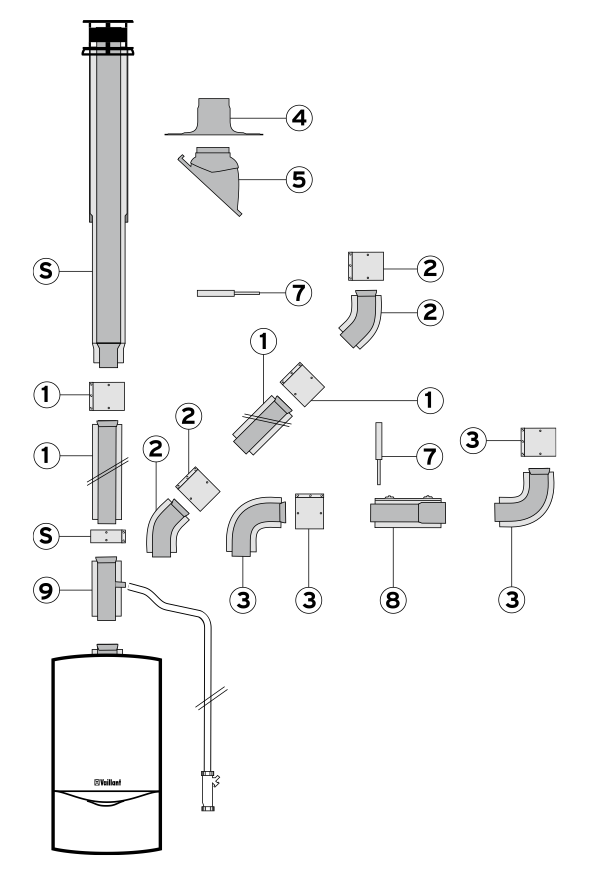

protherm-image

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Protherm, а также соответствующие местные требования и предписания.

ВНИМАНИЕ: Дополнительные изменения направления системы дымохода/воздуховода уменьшают указанную максимальную эквивалентную длину труб Lэкв:

– каждый отвод под углом 87° на 1,0 м

– каждый отвод под углом 45° на 0,5 м

Наименование

арт.

S
Вертикальный проход через крышу (чёрный)
303800
Выбрать
S
Вертикальный проход через крышу (красный кирпич)
0020015886
Выбрать
1
Удлинительная труба 0,2 м

‭0020199391‬

Выбрать
1
Удлинительная труба 0,2 м 0,2 м с отверстиями для проведения измерений

0020199393

Выбрать
1
Удлинительная труба 0,5 м

‭‭303801‬

Выбрать
1
Удлинительная труба 1,0 м

303802

Выбрать
1
Удлинительная труба 1,5 м

0020199392

Выбрать
1
Удлинительная труба 2,0 м
303803‬
Выбрать
1
Телескопическая 0,5...0,8 м
303804
Выбрать
2
Отвод 45° (2 шт.)
303809
Выбрать
3
Отвод 90°
303808
Выбрать
3
Отвод 90° с отверстиями для проведения измерений
0020188789
Выбрать
4
Манжета для оформления пересечения плоской крыши
009056
Выбрать
5
Элемент для оформления пересечения косой крыши ( чёрный )
009076
Выбрать
5
Элемент для оформления пересечения косой крыши ( красный кирпич )
300850
Выбрать
7
Хомуты крепёжные 100 мм (5 шт)
303821
Выбрать
8
Разъёмная муфта
303816
Выбрать
9
Комплект для отвода конденсата
303805
Выбрать
protherm-image

Доставим дымлоход до любого пункта выдачи СДЭК или DPD

protherm-image
Большинство товаров есть в наличии на региональном складе. Остаток уточняется после оформления заказа на сайте.
protherm-image
protherm-image

Примечание

  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
  • При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
  • При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
  • Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
  • Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
  • Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
  • Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
  • Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.

Вертикальный проход через стену 60/100 мм для Protherm

Профессиональный подход и высокое качество - вот что отличает компанию Protherm от других производителей систем отопления. Одной из самых востребованных услуг компании является вертикальный проход через стену 60/100 мм.

Вертикальный проход через стену 60/100 мм - это инновационное решение, которое позволяет качественно и надежно прокладывать систему отопления через наружные стены зданий. Такая конструкция идеально подходит для установки конденсационных котлов и теплообменников Protherm.

Профессиональные специалисты компании Protherm осуществляют монтаж вертикального прохода через стену 60/100 мм с высокой точностью и аккуратностью. При этом используются только качественные материалы, гарантирующие долговечность и надежность системы.

Процесс установки вертикального прохода через стену 60/100 мм включает несколько этапов. Сначала происходит обмер стены, далее идет прокладка труб с установкой специальных элементов, обеспечивающих герметичность и защиту от попадания влаги. Завершающим этапом является проверка работоспособности системы и ее настройка.

Благодаря вертикальному проходу через стену 60/100 мм, вы сможете значительно сэкономить место внутри здания, так как не потребуется устанавливать дополнительные горизонтальные каналы и трубопроводы. Кроме того, такая система обеспечивает более эффективную работу котла и повышенную безопасность.

Если вы желаете установить вертикальный проход через стену 60/100 мм, обратитесь к специалистам компании Protherm. Мы гарантируем высокое качество работы, точное соблюдение сроков и доступные цены.
