Системы дымоходов/воздуховодов

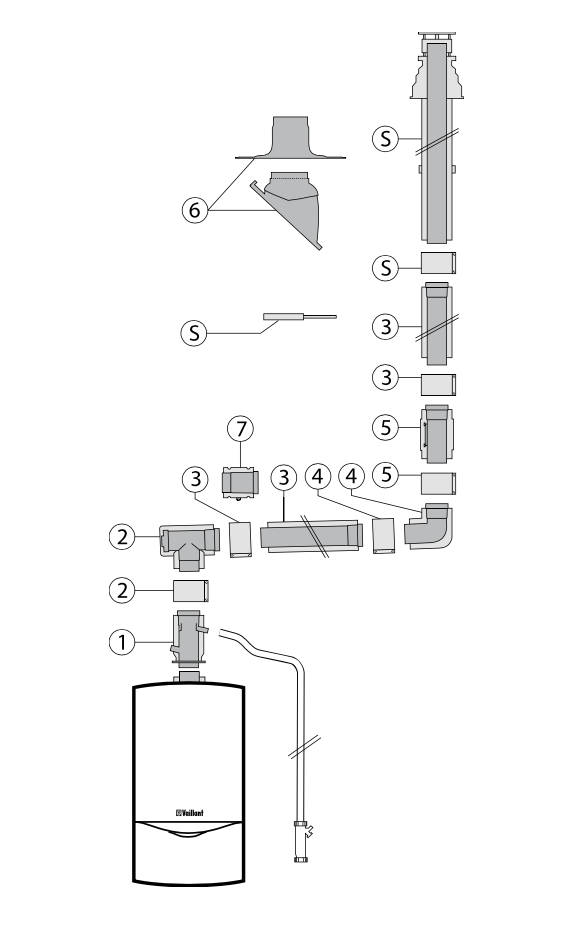

Вертикальный и горизонтальный проход 80/125 мм для Protherm

protherm-image

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Protherm, а также соответствующие местные требования и предписания.

ВНИМАНИЕ: По причине присоединительного размера система возду- ховодов/дымоходов не выводится на стену сзади тепло- генератора.

ВНИМАНИЕ: Дополнительные изменения направления системы дымохода/воздуховода уменьшают указанную максимальную эквивалентную длину труб Lэкв:

– каждый отвод под углом 87° на 2,5 м

– каждый отвод под углом 45° на 1,0 м

Наименование

арт.

S
Базовый комплект для вертикального прохода через крышу 80/125 мм (алюминий) (чёрный)

303600

Выбрать
S
Базовый комплект для горизонтального прохода через крышу 80/125 мм (алюминий)

303609

Выбрать
1
Адаптер для turboTEC на 80/125 мм со сливом конденсата и ревизионным отверстием
0020202465
Выбрать
2
Тройник 87° 80/125 мм с ревизией
303612
Выбрать
3
Удлинительная труба 80/125 мм (алюминий) 0,5 м
303602
Выбрать
3
Удлинительная труба 80/125 мм (алюминий) 1,0 м
303603
Выбрать
3
Удлинительная труба 80/125 мм (алюминий) 2,0 м
303605
Выбрать
4
Отвод 80/125 мм 87°
303610
Выбрать
4
Отвод 80/125 мм 45° (2 шт.)
303611
Выбрать
5
Ревизия 80/125 мм (алюминий)
303614
Выбрать
6
Элемент из пластмассы для пересечения косой крыши ( чёрный)
009076
Выбрать
6
Элемент из пластмассы для пересечения косой крыши ( красный)
300850
Выбрать
6
Манжета, алюминий, для оформления пересечения плоской крыши
009056
Выбрать
6
Разъёмная муфта 80/125 мм (алюминий)
303617
Выбрать
protherm-image

Доставим дымлоход до любого пункта выдачи СДЭК или DPD

protherm-image
Большинство товаров есть в наличии на региональном складе. Остаток уточняется после оформления заказа на сайте.
protherm-image
protherm-image

Примечание

  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
  • При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
  • При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
  • Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
  • Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
  • Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
  • Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
  • Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.

Дымоход 80/125 мм для Protherm

Дымоход 80/125 мм для Protherm - это комплектующая часть системы отвода дымовых газов, специально разработанная для использования с котлами промышленного производителя Protherm.

Дымоходы являются важным элементом в системе отопления, так как они отводят отработавшие газы и продукты сгорания из помещения. Благодаря своим размерам - 80 мм внутренний диаметр и 125 мм внешний диаметр, дымоходы 80/125 мм для Protherm позволяют эффективно и безопасно отводить дымовые газы от котла.

Дымоходы для Protherm изготовлены из качественных материалов, таких как нержавеющая сталь или эмалированная сталь, которые обеспечивают долговечность и надежность работы. Они также имеют специальное покрытие, которое защищает от коррозии и воздействия высоких температур.

Установка дымохода 80/125 мм для Protherm производится с помощью специальных соединительных элементов, которые обеспечивают герметичность и надежное соединение с котлом и другими частями дымохода. Для удобства монтажа, комплект дымохода часто включает в себя все необходимые элементы, такие как отводы, тройники, трубы и фланцы.

Качественный и правильно установленный дымоход для Protherm обеспечит эффективную работу системы отопления, улучшит ее безопасность и снизит риск пожара. Поэтому при выборе дымохода для котла Protherm рекомендуется обратиться к специалистам, которые помогут подобрать подходящую модель и произвести профессиональную установку.
