Системы дымоходов/воздуховодов

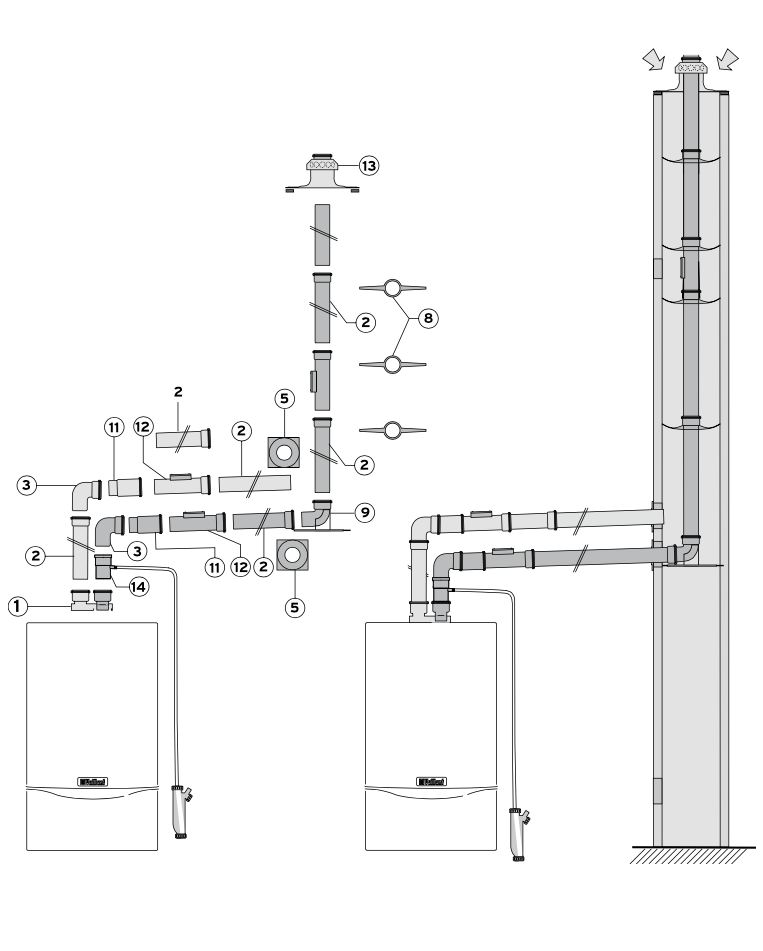

Раздельная система Dn 80/80 для Protherm в шахте

protherm-image

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Protherm, а также соответствующие местные требования и предписания.

ВНИМАНИЕ: С каждым дополнительным отводом длина трубы уменьшается следующим образом:

– Каждый отвод 45° — на 1,25 м
– Каждый отвод 90° — на 2,5 м

При монтаже следующих компонентов длина трубы уменьшается:

– Принадлежности для слива конденсата — на 2,0 м
– Адаптер 80/80 мм — на 4,0 м
– Защита от ветра — на 2,5 м

При низкой температуре наружного воздуха может образоваться конденсат на внешней поверхности трубы. В этих случаях наружная поверхность трубы должна быть изолирована.

Наименование

арт.

1
Разделительный адаптер Dn 80/80

0020199372

Выбрать
2
Удлинительная труба Dn 80 мм 0,5 м (цвет: белый)
300833
Выбрать
2
Удлинительная труба Dn 80 мм 1,0 м (цвет: белый)
300817
Выбрать
2
Удлинительная труба Dn 80 мм 2,0 м (цвет: белый)
300832
Выбрать
2
Удлинительная труба Dn 80 мм 0,35 м с ревизией
303092
Выбрать
3
Отвод 90° (цвет: белый)
300818
Выбрать
3
Отвод 90° с отверстием для проведения измерений
0020188792
Выбрать
5
Декоративная манжета Dn 80 мм
009477
Выбрать
5
Хомуты для крепления труб Dn 80 мм (5 шт.)
300940
Выбрать
8
Распорка для крепления трубы Dn 80 мм в шахте (7 шт.)
009494
Выбрать
9
Отвод 90° Dn 80 мм с опорной консолью
009495
Выбрать
11
Соединительная муфта Dn 80 мм
303093
Выбрать
12
Труба с ревизией Dn 80 мм; 0,35 м
303092
Выбрать
13
Оголовок шахты для трубы Dn 80 мм, полипропилен
303963
Выбрать
13
Оголовок шахты для трубы Dn 80 мм, алюминий
303261
Выбрать
14
Конденсатоотводчик тракта дымохода Dn 80 мм
303091
Выбрать
protherm-image

Доставим дымлоход до любого пункта выдачи СДЭК или DPD

protherm-image
Большинство товаров есть в наличии на региональном складе. Остаток уточняется после оформления заказа на сайте.
protherm-image
protherm-image

Примечание

  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
  • При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
  • При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
  • Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
  • Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
  • Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
  • Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
  • Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.

Дымоход 80/80 мм для Protherm

Дымоход 80/80 мм для Protherm – надежное и эффективное решение для установки и подключения газового отопительного оборудования в помещении. Произведенный из качественных материалов, данный дымоход обеспечивает безопасность и эффективность работы системы отопления.

Основным преимуществом дымохода 80/80 мм для Protherm является его универсальность. Он может быть установлен на различные модели газовых котлов и отопительных установок данного производителя. Это облегчает процесс подключения и монтажа, так как не требует значительных изменений в системе отопления.

Кроме того, дымоход 80/80 мм для Protherm обладает надежной конструкцией, которая гарантирует длительный срок службы. Высококачественные материалы, из которых изготовлен этот дымоход, устойчивы к высоким температурам и воздействию продуктов сгорания. Это обеспечивает надежность работы отопительной системы и минимизирует риск возможных аварий или поломок.

Система дымоотвода 80/80 мм для Protherm также обладает отличной тягой и эффективностью. Она способствует эффективному удалению отработанных газов из помещения, сохраняя при этом оптимальный уровень температуры внутри. Это позволяет быстро и эффективно обогревать помещение, сэкономив при этом энергию и ресурсы.

Важно отметить, что дымоход 80/80 мм для Protherm соответствует всем необходимым нормам безопасности и требованиям. Он имеет соответствующие сертификаты, подтверждающие его качество и соответствие стандартам. Это позволяет использовать данное оборудование с уверенностью и спокойствием, заботясь о безопасности себя и своей семьи.

В итоге, дымоход 80/80 мм для Protherm – надежное, эффективное и безопасное решение для подключения газовых отопительных систем данного производителя. Высокое качество материалов и конструкции гарантируют долговечность работы и надежность. Благодаря универсальности и эффективности данного дымохода, можно создать оптимальные условия для обогрева помещения и сэкономить на расходе энергии.
