Системы дымоходов/воздуховодов
Комбинированная система 80/125 — Dn 80 в шахте для Protherm

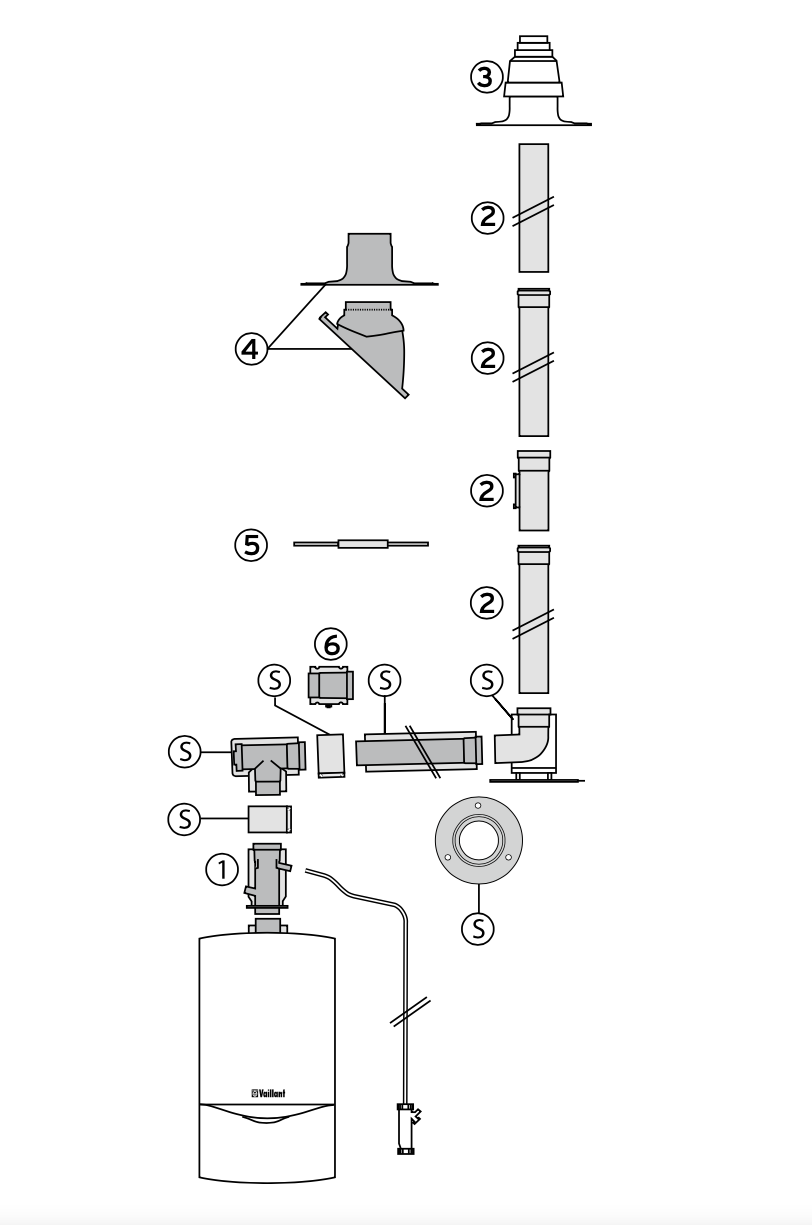

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Protherm, а также соответствующие местные требования и предписания.
ВНИМАНИЕ: По причине присоединительного размера система возду- ховодов/дымоходов не выводится на стену сзади тепло- генератора.
ВНИМАНИЕ: Дополнительные изменения направления системы дымохода/воздуховода уменьшают указанную максимальную эквивалентную длину труб Lэкв:
– адаптер для перехода с 60/100 на 80/125 снижает длину трубы — на 3 м
– каждый отвод под углом 87° на 2,5 м
– каждый отвод под углом 45° на 1,0 м
Сечение шахты, не менее, чем:
круглое, 130 мм, квадрат, 120х120 мм
Наименование | арт. | ||
S | Базовый комплект 80/125 мм с опорным уголком | 303615 | Выбрать |
1 | Переходник с 60/100 на 80/125 мм с конденсатоотводчиком | 0020202465 | Выбрать |
2 | Удлинительная труба Dn 80 мм 0,5 м (цвет: белый) | 300833 | Выбрать |
2 | Удлинительная труба Dn 80 мм 1,0 м (цвет: белый) | 300817 | Выбрать |
2 | Удлинительная труба Dn 80 мм 2,0 м (цвет: белый) | 300832 | Выбрать |
2 | Удлинительная труба Dn 80 мм 0,35 м с ревизией | 303092 | Выбрать |
3 | Оголовок шахты для трубы Dn 80 мм полипропилен | 303963 | Выбрать |
3 | Оголовок шахты для трубы Dn 80 мм алюминий | 303261 | Выбрать |
4 | Элемент из пластмассы для пересечения косой крыши, чёрный | 009076 | Выбрать |
4 | Элемент из пластмассы для пересечения косой крыши, красный | 300850 | Выбрать |
4 | или манжета (алюминий) для оформления пересечения плоской крыши | 009056 | Выбрать |
5 | Распорка для крепления трубы Dn 80 мм в шахте (7 шт.) | 009494 | Выбрать |
6 | Удлинительная труба 80/125 мм (алюминий) 0,5 м | 303602 | Выбрать |
6 | Удлинительная труба 80/125 мм (алюминий) 1,0 м | 303603 | Выбрать |
6 | Удлинительная труба 80/125 мм (алюминий) 2,0 м | 303605 | Выбрать |

Доставим дымлоход до любого пункта выдачи СДЭК или DPD

Большинство товаров есть в наличии на региональном складе. Остаток уточняется после оформления заказа на сайте.
Примечание
- При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
- При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
- При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
- Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
- При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
- Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
- Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
- Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
- Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.
Дымоход 80/125 мм для Protherm
Дымоход 80/125 мм представляет собой важный компонент системы отопления, разработанной компанией Protherm. Он предназначен для эффективного и безопасного отведения продуктов сгорания из котла или печи.
Дымоход 80/125 мм обладает несколькими преимуществами, которые делают его незаменимым элементом системы отопления. Во-первых, его диаметр обеспечивает оптимальный тяговый эффект, что позволяет достичь высокой эффективности сгорания и повысить экономичность работы отопительного оборудования.
Кроме того, дымоход 80/125 мм имеет высокую степень герметичности, что предотвращает попадание продуктов сгорания в помещение. Это обеспечивает безопасность и комфорт для пользователей системы отопления.
Качество и надежность дымохода 80/125 мм Protherm подтверждается соответствующими сертификатами и гарантией производителя. Он выполнен из высококачественных материалов, устойчивых к высоким температурам и коррозии. Это гарантирует долгий срок службы дымохода и отсутствие необходимости в его замене или ремонте на протяжении долгого времени.
Приобретая дымоход 80/125 мм для системы отопления Protherm, вы можете быть уверены в его надежности и качестве. Он является идеальным выбором для обеспечения безопасности и эффективности работы вашей системы отопления.
