Системы дымоходов/воздуховодов

Горизонтальный проход через стену 60/100 мм для Protherm

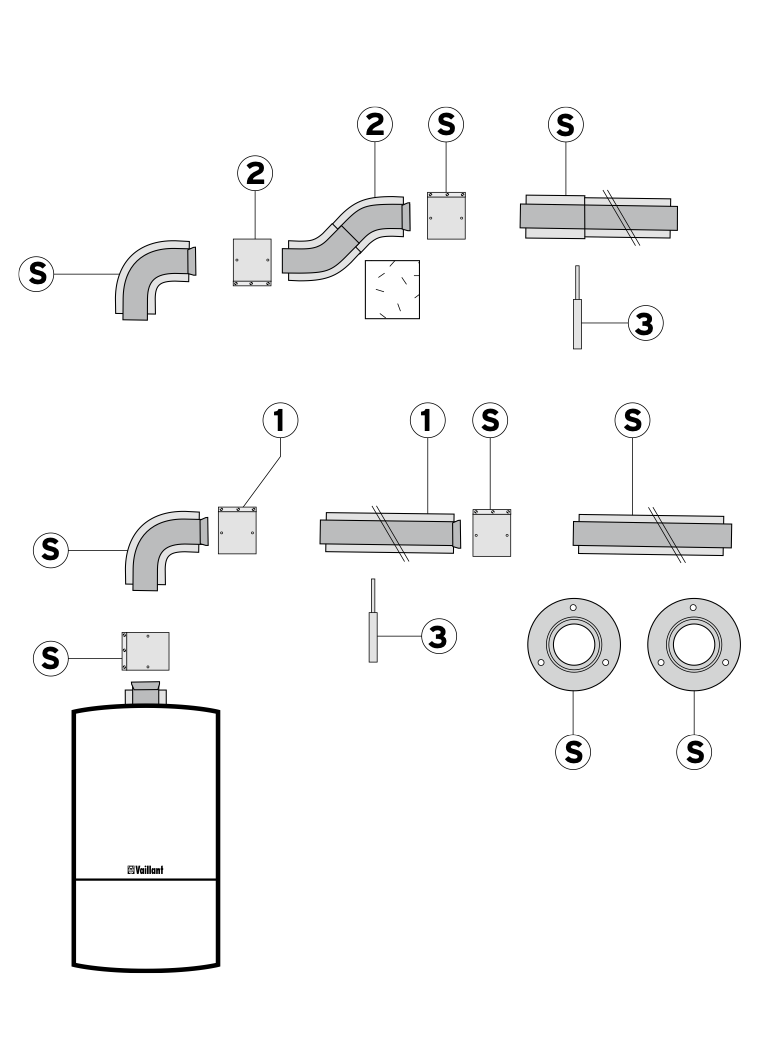

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Protherm, а также соответствующие местные требования и предписания.

ВНИМАНИЕ: Дополнительные изменения направления системы дымохода/воздуховода уменьшают указанную максимальную эквивалентную длину труб Lэкв:

– каждый отвод под углом 87° на 1,0 м

– каждый отвод под углом 45° на 0,5 м

	Наименование	арт.
S	Комплект для горизонтального прохода через стену, 750 мм	0020199370‬	Выбрать
S	Комплект для горизонтального прохода через стену, 1000 мм	‭0020188791‬	Выбрать
S	Комплект для горизонтального прохода через стену, телескопический, 533–738 мм	0020202780‬	Выбрать
1	Удлинительная труба 0,2 м	‭0020199391‬	Выбрать
1	Удлинительная труба 0,2 м 0,2 м с отверстиями для проведения измерений	0020199393	Выбрать
1	Удлинительная труба 0,5 м	‭‭303801‬	Выбрать
1	Удлинительная труба 1,0 м	303802	Выбрать
1	Удлинительная труба 1,5 м	0020199392	Выбрать
1	Удлинительная труба 2,0 м	303803‬	Выбрать
1	телескопическая 0,5...0,8 м	303804	Выбрать
2	Обходная концентрическая телескопическая вставка	303819	Выбрать
3	Хомуты крепёжные 100 мм (5 шт)	303821	Выбрать
	Отвод 90° ( входит в комплект S, но можно заказать дополнительно)	303808	Выбрать

Примечание

При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.

Горизонтальный проход через стену 60/100 мм для Protherm

Горизонтальный проход через стену 60/100 мм для Protherm является эффективным и надежным способом обеспечения вентиляции и отвода отработанных газов из помещений.

Этот тип прохода позволяет установить систему отвода продуктов сгорания без необходимости прокладывать вертикальную трубу через крышу здания. Вместо этого, горизонтальный проход устанавливается непосредственно в стене здания.

Преимущества горизонтального прохода через стену 60/100 мм для Protherm:

1. Удобство установки: Горизонтальный проход легко устанавливается и не требует сложных работ по прокладке трубы через крышу.

2. Экономия места: Установка горизонтального прохода позволяет сэкономить место на крыше здания, что может быть особенно важно в случае отсутствия свободного пространства или сложных архитектурных решений.

3. Безопасность: Горизонтальный проход для Protherm соответствует всем требованиям безопасности и может быть использован в различных типах помещений.

4. Простота использования: Система отвода продуктов сгорания через горизонтальный проход обеспечивает надежное и эффективное отведение газов, обеспечивая оптимальное функционирование оборудования Protherm.

В конечном итоге, горизонтальный проход через стену 60/100 мм для Protherm является надежным и удобным способом обеспечения вентиляции и отвода отработанных газов из помещений. Он прост в установке, экономит место и обеспечивает безопасность и надежность работы оборудования.
